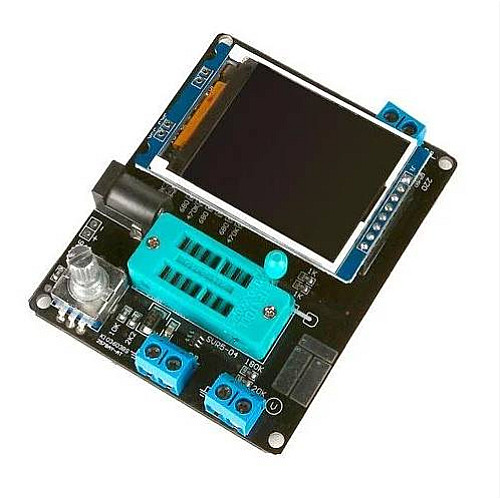

Тестер напівпровідників ESR RLC частотомір генератор сигналів ВТВ GM328A

Цифровий тестер GM328A: універсальний помічник для електроніків

Цифровий тестер GM328A - це потужний інструмент для перевірки та визначення параметрів різних електронних компонентів. Він здатний тестувати елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, стабілітрони і транзистори (включаючи біполярні, польові та MOSFET), тиристори і симістори. Виміряні параметри виводяться на зручний рідкокристалічний дисплей, що дає змогу легко контролювати результати.

Зручність використання

Для використання тестера GM328A необхідно підключити його до живлення. У тестері передбачено адаптер для батареї 6F22 (Крона) напругою 9 В (батарея не входить у комплект). Також передбачене гніздо під штекер 5,5 х 2,5 мм для блоків живлення. Напруга живлення тестера коливається від 6 до 12 В постійного струму з споживаним струмом 30 мА.

Функції та можливості тестера

Тестер GM328A має ряд додаткових функцій, які перевищують можливості аналогічних пристроїв:

Вимірювання постійного вхідного напруги до 50 В.
• Вимірювання частоти вхідного сигналу від 1 Гц до 1 МГц.
• Вбудований генератор прямокутних імпульсів з частотою від 1000 мГц до 2 МГц.
• 10-бітний ШІМ (широтно-імпульсна модуляція) з вихідною напругою 5 В і модуляцією від 0 до 99%.

Меню тестера дозволяє зручно використовувати всі функції. Для входу в меню потрібно прокрутити ручку енкодера праворуч або ліворуч. Навігація, вибір пунктів меню та підтвердження дій здійснюються за допомогою енкодера, що забезпечує легкість в управлінні.

Огляд меню GM328A

Структура меню тестера включає наступні функції:

Ручне тестування транзистора (Transistor)
• Вимірювання частоти (Frequency)
• Генератор (f-Generator)
• Калібрування конденсаторів (C+ESR&TP1:3)
• Тестування DS18B20 та інших сенсорів

Технічні характеристики

Тестер GM328A оснащений 14-контактною ZIF панеллю для зручного підключення компонентів. Під час першого використання необхідно провести процедуру калібрування, що забезпечить точність вимірювань.

Основні характеристики:

Модель: GM328A
• Мікроконтролер: AtMEGA328P
• Версія прошивки: 1.12k
• Дисплей: 1.8 дюйма, роздільна здатність 160 х 128 пікселів
• Діапазон вимірювання: від 0,01 Ом до 50 МОм в опорі, до 100 мкФ в ємності

Переваги тестера GM328A

За допомогою GM328A ви отримуєте широкий спектр можливостей для тестування та аналізу електронних компонентів. Завдяки автоматичному розпізнаванню типів компонентів та їх параметрів, тестер є ідеальним рішенням для електроніків, hobbyist'ів і професіоналів.

Придбати цифровий тестер GM328A - значить забезпечити собі якісний інструмент для роботи з електронікою, який стане надійним помічником у вашій роботі.
