Ригельний замок YLI Electronic YB-200(LED) врізний

Рігельний замок YLI Electronic YB-200(LED) врізний

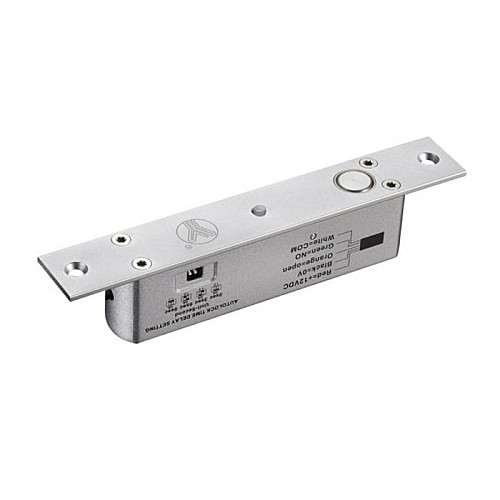

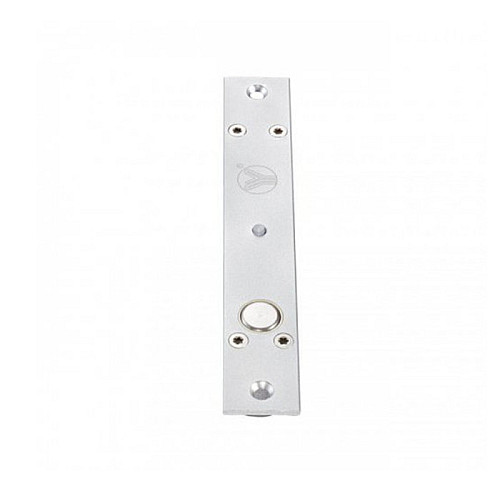

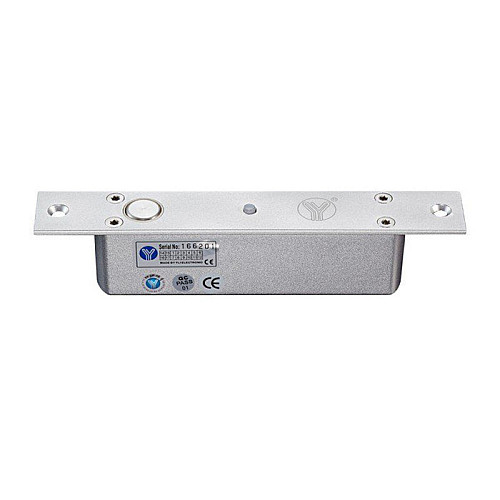

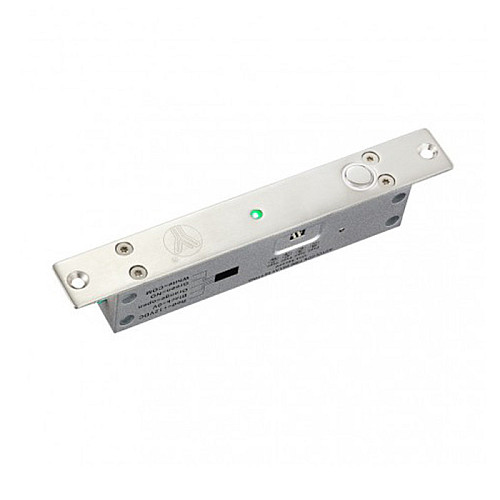

YB-200(LED) - це електроригельний замок для системи контролю доступу, який можна встановити як у дверний коробку (раму), так і у саму дверь. Цей замок оснащений вбудованим LED-індикатором, таймером задержки закривання на 0, 3, 6 або 9 секунд (можна змінити перемичками на замку) і датчиком стану дверей. Він підходить для металевих, пластикових, металопластикових, дерев'яних і скляних дверей.

Як працює електроригельний замок YLI Electronic YB-200(LED)

Під час закриття дверей вбудований в замок геркон реагує на магніт в ответній планці і з'єднує контакт соленоїда, що висуває ригель. У разі відключення електроживлення замок залишається відкритим (ригель вдавлений), що відповідає правилам пожежної безпеки. Відкривається замок управляючим контактом. Замок ригельний використовується в автоматизованих системах контролю і управління доступом в офісах, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YB-200(LED)

Тип замка: електроригельний
Тип установки: врізний
Сила утримання: 1000 кг
Виходи: NO/COM
При відсутності живлення: відкрито
Живлення: 12V
Споживання: 850мА (робочий) | 150мА (режим очікування)
Розміри: замок: 190x30x39 мм, ответная планка: 95x25x3 мм, ригель: 16 мм (висувна частина), 13 мм (діаметр)

Установка електроригельного замка:

Виріжте нішу в дверній коробці/двері розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
Для встановлення замка в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
Наложіть накладку на замок і закріпіть шурупами
Встановіть ответну планку таким чином, щоб вбудований магніт (пластикове кільце) був нижче ригеля замка. Відстань між замком і ответною планкою повинна бути не більше 8 мм
Згідно з інструкцією підключення, підключіть електроригельний замок YB-200(LED) до живлення і управляючих пристроїв системи контролю доступу.
