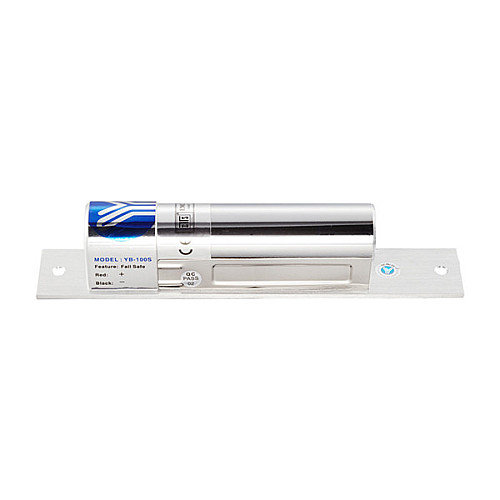

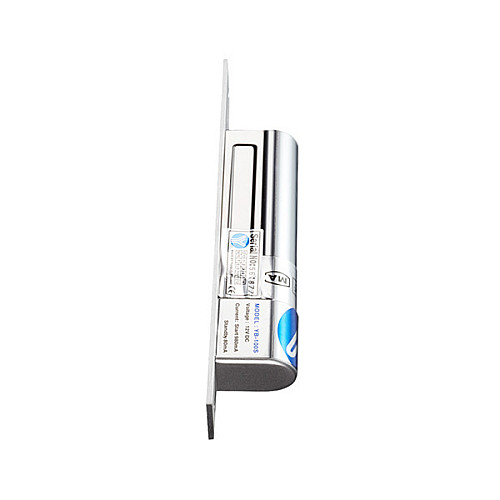

Ригельний замок YLI Electronic YB-100S врізний

Опис ригельного замка YLI Electronic YB-100S врізного

YB-100S – це врізний електроригельний замок, спеціально розроблений для систем контролю доступу. Цей замок ідеально підходить для внутрішньої установки як у дверну коробку, так і в саму двері. Він сумісний з різними типами дверей: металевими, пластиковими, металопластиковими, дерев'яними та навіть скляними. Якщо ви плануєте встановлювати замок на скляні двері без рами, вам знадобляться спеціальні кріпильні планки BBK-600 або BBK-700. Для вузьких дверей підійде BBK-500. Основне призначення електроригельного замка полягає у надійному запиранні дверей, керування яким здійснюється за допомогою електричного живлення. Запирання виконується виїзним ригелем, що входить у відповідну частину.

Як працює електроригельний замок YLI Electronic YB-100S:

При закритті дверей вбудований геркон реагує на магніт у відповідній планці і замикає контакт соленоида, що активує ригель. У разі відключення електроживлення замок залишається у відкритому стані (ригель задвинутий). Це важливо для дотримання норм пожежної безпеки. Відкрити замок можна за допомогою керуючого контакту. Ригельний замок активно використовується в автоматизованих системах контролю та управління доступом (СКУД), що їх встановлюють в офісах, бізнес-центрах, магазинах та інших приміщеннях.

Особливості YLI Electronic YB-100S:

Тип замка: електроригельний
• Тип установки: врізний
• Стан без живлення: відкритий
• Постійне живлення: 12V
• Споживання: 900 мА (робоче) | 150 мА (режим очікування)
• Розміри: замок: 205x35x40 (мм), відповідна планка: 90x25x2 мм, ригель: діаметр 16 мм, довжина 16 мм

Комплектація YLI Electronic YB-100S:

електроригельний замок
• накладка на замок
• відповідна планка
• монтажний комплект
• крепіжні накладки для порожнистої металевої коробки
• інструкція.

Установка електроригельного замка YLI Electronic YB-100S:

Виріжте нішу в дверній коробці або двері розміром 35 мм х 137.6 мм з глибиною 40 мм та встановіть замок врівень з поверхнею.
• Для монтажу замка в порожнисту металеву коробку використовуйте спеціальні кріпильні накладки з комплекту.
• Прикладіть накладку на замок і зафіксуйте за допомогою шурупів.
• Встановіть відповідну планку так, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою не повинна перевищувати 8 мм.
• Згідно з інструкцією, підключіть електроригельний замок YB-100S до джерела живлення та керуючих пристроїв системи контролю доступу.
