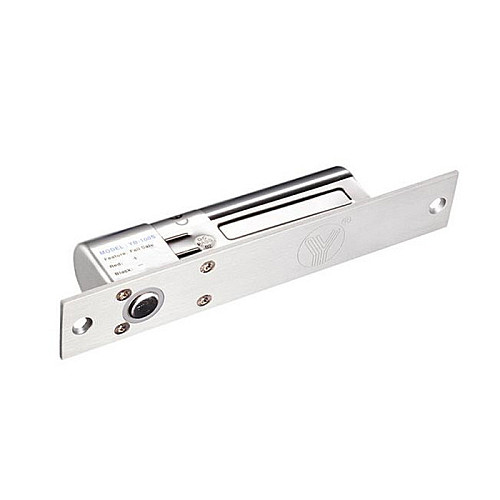

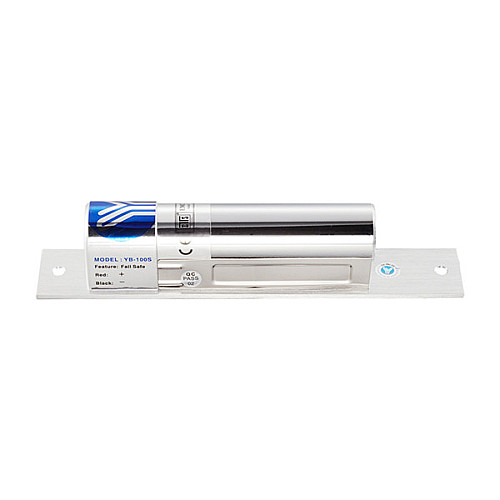

Ригельний замок YLI Electronic YB 100+ врізний з таймером

Опис ригельного замка YLI Electronic YB-100+ врізного з таймером

YB-100+ – це врезний електроригельний замок, призначений для систем контролю доступу. Цей замок підходить для внутрішньої установки як у дверну коробку, так і в саму двері. Його використовують з різними типами дверей: металевими, пластиковими, дерев'яними та навіть скляними. Для установки на скляні двері без рами рекомендується додатково придбати спеціальну кріпильну планку BBK-600 або BBK-700, а для вузьких дверей підходить BBK-500. Замок оснащений вбудованим таймером затримки закриття, який можна налаштувати на 0, 3, 6 або 9 секунд, що вельми зручно. Управління замком відбувається через електроживлення, а його основна функція – запирати двері за допомогою виїжджаючого ригеля.

Як працює електроригельний замок YLI Electronic YB-100+

Таким замком можна користуватися лише за умови, що він підключений до електромережі. При закритті дверей вбудований геркон реагує на магніт у відповідній планці, замикаючи контакт соленоида, і ригель виїжджає. У разі аварійного вимкнення електропостачання замок автоматично переходить в відкритий стан, що відповідає вимогам пожежної безпеки. Цей ригельний замок активно використовується в системах автоматизації контролю доступу в офісах, бізнес-центрах, магазинах та інших комерційних приміщеннях.

Особливості YLI Electronic YB-100+

Тип замка: електроригельний
• Тип встановлення: врізний
• Сила утримання: до 800 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NC/COM
• Без живлення: відкритий
• Потужність: 12V
• Споживання: 900мА (робочий режим) | 110мА (режим очікування)
• Розміри: замок 205x35x40 мм, відповідна планка 90x25x2 мм, ригель - діаметр 16 мм, довжина 16 мм (прямий)

Комплектація YB-100+

електроригельний замок
• накладка на замок
• відповідна планка
• монтажний комплект
• крепіжні накладки для полої металевої коробки
• інструкція

Установка електроригельного замка YB-100+

Налаштуйте таймер затримки (перемикачами на замку)
• Виріжте отвір у дверній коробці або двері відповідно до розмірів замка та відповідної планки, потім встановіть замок в рівень з поверхнею
• При монтажі в полій металевій дверній коробці використовуйте спеціальні кріпильні накладки з комплекту
• Прикріпіть накладку на замок, закріпивши її шурупами
• Встановіть відповідну планку так, щоб вбудований магніт (пластиковий круг) розташовувався нижче ригеля замка. Відстань між замком і відповідною планкою повинна становити не більше 8 мм
• Згідно з інструкцією, під'єднайте електроригельний замок YB-100+ до живлення і контролюючих пристроїв системи контролю доступу
