Реле твердотільне однофазне SSR PN5-10DA 10А DC-AC 5

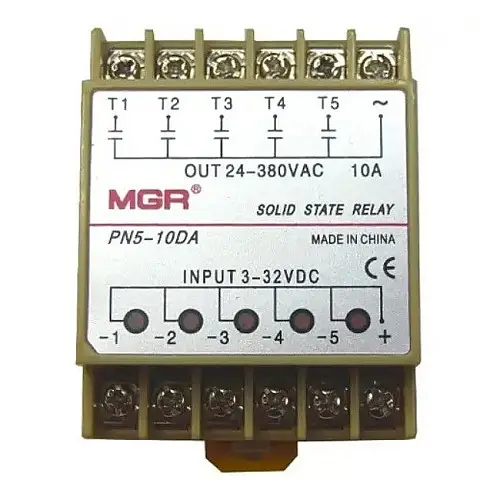

Твердотельне реле SSR PN5-10DA 10А DC-AC

Твердотельне або напівпровідникове реле SSR PN5-10DA призначене для безконтактного перемикання нагрівальних елементів, ламп накалювання та іншого електрообладнання з резистивним навантаженням (з дотриманням особливих умов і для навантаження індуктивного характеру).

Комутація ланцюжків навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що надає їм декілька переваг перед звичайними електромеханічними реле:

Характеристики реле SSR PN5-10DA 10А DC-AC:

Відсутність іскри та електричної дуги під час комутації
• Менший рівень електромагнітних перешкод під час комутації
• Суттєво більший ресурс служби
• Не потребують профілактичних робіт в процесі експлуатації
• Можливість високої швидкодії (швидкості комутації)
• Малі розміри
• Модель: PN5-10DA
• П'ятиканальне, однофазне
• Монтується на 35 мм DIN-рейку
• Тип: DC-AC
• Номінальне керуюче напруга: 3-32 В постійного струму
• Напруга ввімкнення/вимкнення: вкл > 2.4 В/ вимкл < 1 В
• Струм спрацювання: 4 мА/12 В
• Метод управління: комутація при переході струму через нуль. Немає перешкод, створених 3-ю гармонікою під час включення
• Номінальна напруга навантаження: 24-380 В змінного струму
• Втрата напруги: 1.6 В/25 °С
• Номінальний струм навантаження: 10 А
• Струм витоку: ≤0.7 мА
• Час відгуку на вхідний сигнал: менше 10 мс
• Діелектрична міцність: більше 2.5 кВ AC / 1 хв
• Опір ізоляції: більше 50 МОм / 500 В постійного струму
• Діапазон робочих температур: -20°С...+80°С
• Розмір: 6.4 х 5.1 х 3 см
• Вага: 70 г.
