Реле часу на дин рейку таймер H3Y-2 0-30с 220В 5А Omron

Реле часу на дин-рейку таймер H3Y-2 0-30с 220В 5А Omron

Реле часу H3Y-2 може використовуватися для управління освітленням, водопостачанням, електронними замками та запуску двигунів.

Для використання реле необхідно підключити джерело живлення та комутоване пристрій.

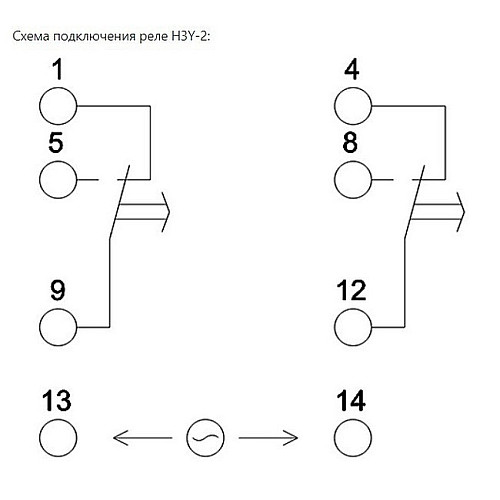

Напруга живлення реле становить 220 В змінного струму. Провід живлення необхідно підключити до клем 13 та 14, а провідники від комутованого пристрою - до реле. Реле має шість контактів.

Клеми 1-9 та 4-12 є нормально замкнутими контактами (НЗ) і використовуються при потребі відключення навантаження через певний час. Клеми 5-9 та 8-12 є нормально розімкнутими (NO) контактами і використовуються для ввімкнення навантаження через заданий інтервал часу.

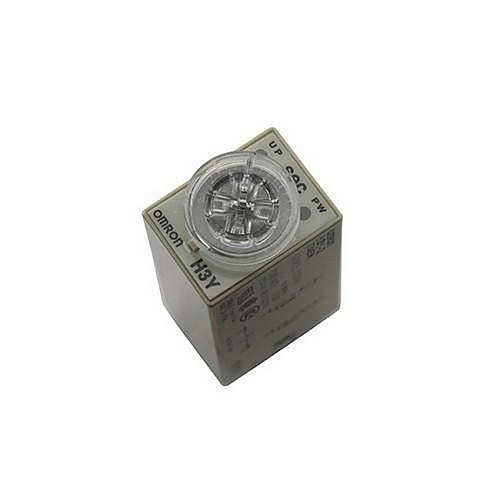

Необхідний інтервал часу встановлюється за допомогою регулятора, що знаходиться на верхній панелі пристрою. Діапазон часу затримки становить до 30 с. На верхній панелі пристрою, поруч з регулятором, розташовані два червоні світлодіодні індикатори: індикатор "PW" горить при подачі напруги на клеми реле, а індикатор "UP" - при замиканні клем 5-9 та 8-12.

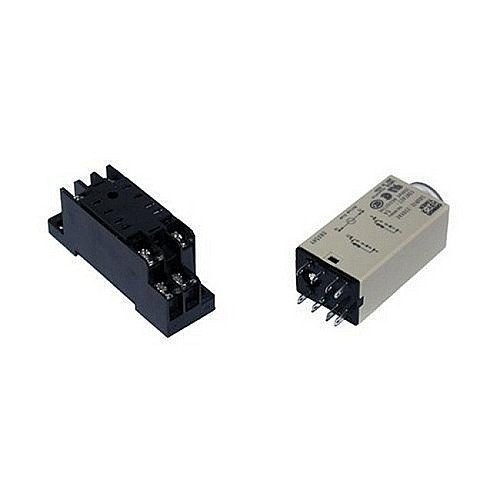

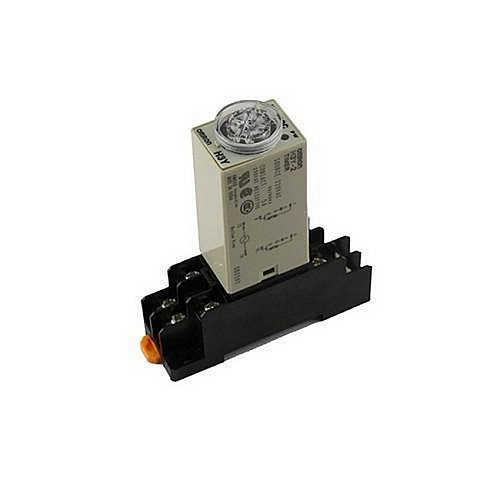

Комплект складається з корпусу реле з контактами та клемної колодки типу 2-M4X10 з роз'ємом для підключення контактів реле.

Клемна колодка може бути встановлена на 35-мм DIN-рейку або привинчена через два монтажних отвори в корпусі.
