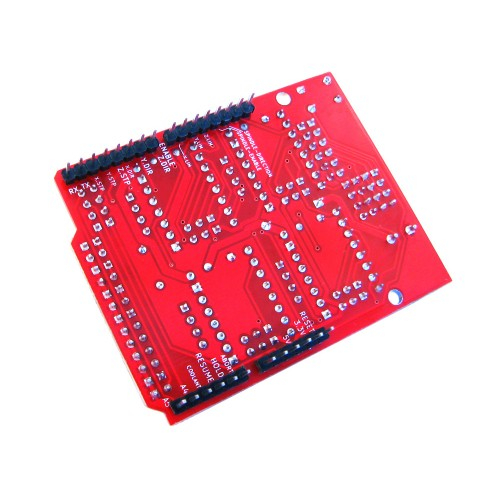

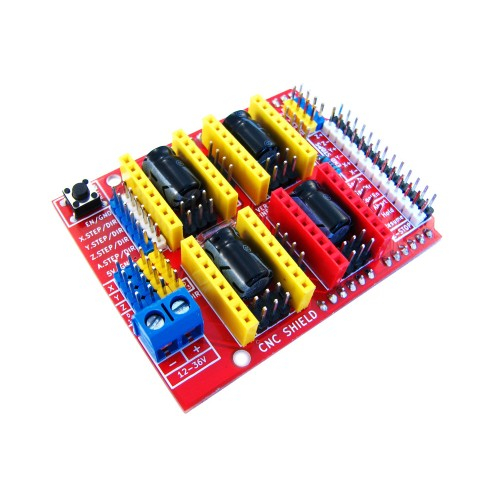

Плата розширення RepRap ЧПУ UNO CNC Shield v3.0

Опис товару

Плата расширення CNC Shield ver. 3.0 для контролера Arduino UNO - унікальне рішення для створення станків з числовим програмним управлінням, 3D принтерів, гравірувальних або фрезерних машин на основі контролера Arduino UNO.

Використання та підготовка до роботи

Для початку роботи з CNC Shield ver. 3.0 необхідно встановити програмне забезпечення Arduino GRBL на ваш комп’ютер. Слоти плати дозволяють підключити до чотирьох драйверів крокових двигунів для контролю кожної з осей X, Y, Z, A.

Для налаштування дублювання осей та підключення аварійних кнопок, концевих датчиків та інших пристроїв, CNC Shield ver. 3.0 надійно виконана та проста у використанні.

Технічні характеристики

Модель: CNC Shield ver. 3.0;

Типорозмір: Arduino UNO та сумісні;

Кількість осей: 4 (X, Y, Z, A);

Напруга живлення логічної частини: 5 В;

Напруга живлення силової частини: 12 – 36 В;

Сумісні драйвери двигунів: A4988 і DRV8825, а також інші;

Зв'язок з іншими пристроями: UART, I2C;

Програмне забезпечення: Arduino GRBL;

Розміри: 65 х 55 х 20 мм;

Вага: 32 г.
