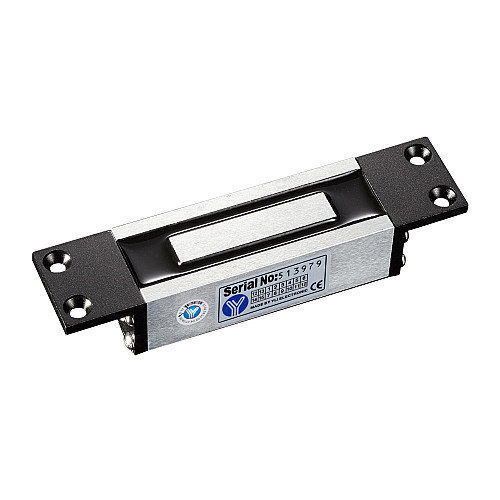

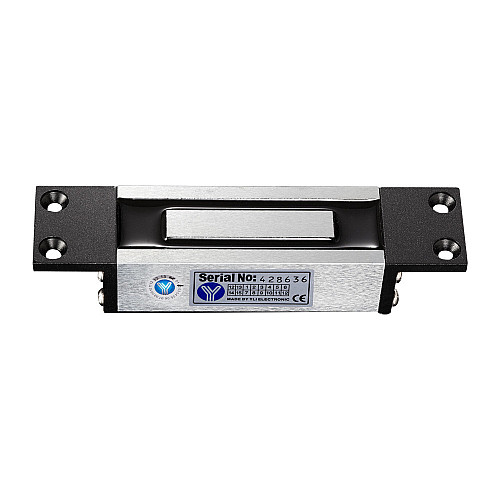

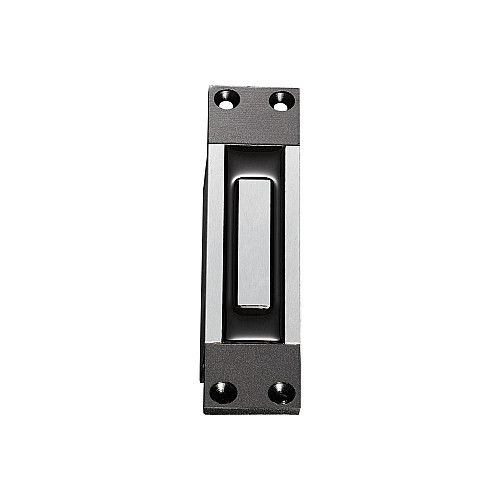

Електромагнітний замок YLI Electronic YM 60M врізний

Опис електромагнітного замка YLI Electronic YM-60M врізного

YM-60M – це врізний електромагнітний замок з силою утримання до 60 кг на розрив. Він призначений для внутрішньої установки на різних меблях, таких як шафки або двері. Основний принцип роботи цього замка базується на магнітному взаємодії, а сама конструкція складається з корпусу з електромагнітом та металевої відповідної планки, яка має високу магнітну проникність.

Як працює електромагнітний замок YLI Electronic YM-60M

Електромагнітний замок встановлюється на дверну коробку, тоді як відповідна планка монтується на саму двері. Коли подається живлення (DC12V), замок надійно притягує відповідну планку, зачиняючи двері. А от при відсутності живлення замок відкривається, що відповідає вимогам протипожежної безпеки. Для зменшення шуму при закритті дверей, на відповідній планці є резинка, яка відволікає від удару. Цей тип замків часто використовують в системах контролю та управління доступом, і найчастіше їх встановлюють на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YM-60M:

Сила утримання: 60 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Постачання: DC12V
• Споживання: 140mA
• Розміри: замок з кріпильною планкою – 130 х 30 х 25 мм; відповідна планка – 75 х 32 х 10 мм

Установка електромагнітного замка

Наклейте трафарет у місці установки відповідної частини на двері;
1. З зовнішньої сторони двері просверліть отвір (відповідно до інструкції, але не до кінця!) та два неглибоких отвори з внутрішньої сторони для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з полукруглою гладкою головкою з зовнішньої сторони. З внутрішньої сторони покладіть резинову прокладку і встановіть на неї відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не затягуюйте гайку відповідної планки сильно – вона повинна трішки пружинити завдяки резиновій прокладці, щоб забезпечити правильне та вільне притягування до замка;
4. Закріпіть кріпильну планку електромагнітного замка в верхньому куті коробки, використовуючи саморізи з комплекту;
5. Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (знизу замка) за допомогою маленького шестигранного ключа;
