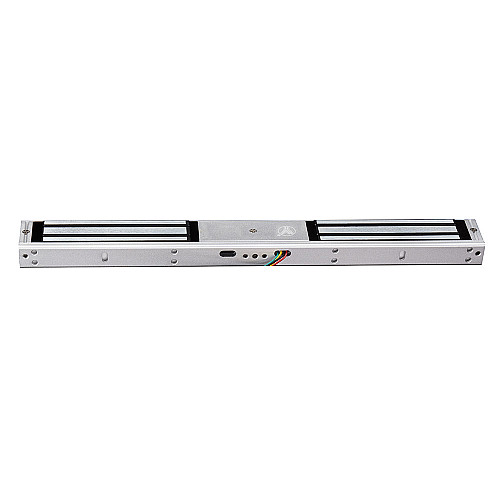

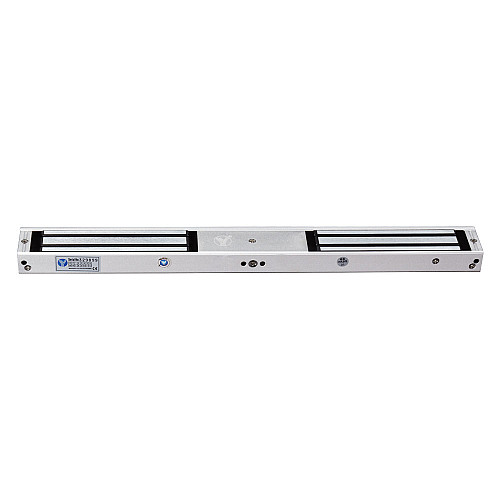

Електромагнітний замок YLI Electronic YM 180ND для двостворчатих дверей

Опис електромагнітного замка YLI Electronic YM-180ND для двостворчатих дверей

YM-180ND – це накладний електромагнітний замок, який надійно підходить для двостворчатих дверей завдяки своїй силі утримання до 180 кг. Цей замок призначений для внутрішньої установки на дверях з металу, пластику, металопластика або дерева. Принцип роботи електромагнітного замка ґрунтується на магнітному взаємодії і включає корпус з електромагнітом та металеву відповідну планку з високою магнітною проникністю.

Що таке електромагнітний замок YLI Electronic YM-180ND?

Електромагнітний замок – це пристрій для закриття дверей, який працює на основі магнітного взаємодії. Він встановлюється на дверну коробку, а відповідна планка – на саму двері. Коли до замка подається живлення (DC12V/DC24V), він закривається, а при відключенні живлення розмикається, що відповідає вимогам протипожежної безпеки. Для амортизації звуку при закритті дверей на відповідній планці є резинова прокладка. Електромагнітні замки зазвичай використовуються в системах контролю доступу (СКУД) і часто встановлюються на входах в офіси, під'їзди, банки, бізнес-центри.

Особливості YM-180ND:

Сила утримання: 180 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (переключається перемичкою на замку)
• Споживання: 12V/400mA | 24V/200mA
• Розміри: замок з кріпильною планкою: 390 х 41.8 х 22.4 мм; відповідна планка: 130 х 32 х 10 мм

Установка електромагнітного замка

Наклейте трафарет у місці установки відповідної частини на двері;
1. З зовнішньої сторони дверей просвердліть отвір (згідно з інструкцією, але не до кінця!) та два неглибокі отвори з внутрішньої сторони дверей для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з полукруглою гладкою головкою з зовнішньої частини дверей. З внутрішньої сторони покладіть резинову прокладку і на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не затягайте гайку надто сильно – вона повинна трохи пружинити завдяки резиновій прокладці для правильного та вільного примагнічування до замка;
4. Закріпіть кріпильну планку електромагнітного замка у верхньому куті коробки, використовуючи саморізи з комплекту;
5. Прикладіть електромагнітний замок до кріпильної планки та закріпіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.
