Електромагнітний замок YLI Electronic YM 180M S з датчиком стану дверей врізний

Опис електромагнітного замка YLI Electronic YM-180M-S з датчиком стану дверей врізний

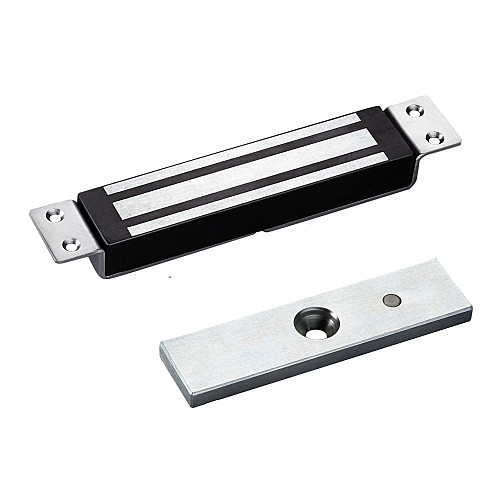

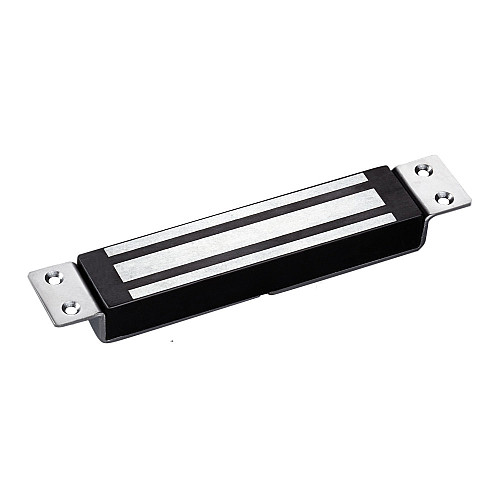

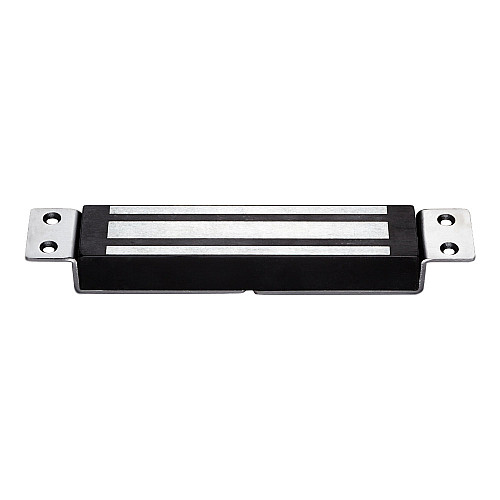

Електромагнітний замок YLI Electronic YM-180M-S – це надзвичайно надійний врізний замок з датчиком стану дверей, що демонструє силу утримання до 180 кг на розрив. Завдяки сухим контактам (NO, COM) ви з легкістю можете контролювати стан дверей. Цей замок ідеально підходить для внутрішньої установки на різноманітні типи дверей – металічні, пластикові, металопластикові чи дерев’яні. Принцип його роботи базується на магнітному взаємодії, що забезпечує надійне запирання дверей за допомогою магнітного або електромагнітного механізму, який складається з корпусу з електромагнітом та металевої відповідної планки з високою магнітною проникаючістю.

Як працює електромагнітний замок YLI Electronic YM-180M-S:

Установка електромагнітного замка YM-180M-S здійснюється на дверну коробку, а відповідну планку встановлюють на самому дверному полотно. Після підключення живлення (DC12V/DC24V) замок примагничує відповідну планку, надійно фіксуючи двері в закритому стані. У разі відсутності живлення двері відкриваються, що відповідає вимогам безпеки у разі пожежі. Для зменшення шуму при закритті дверей на планці передбачена резинову прокладку. Електромагнітні замки часто використовуються в системах контролю та управління доступом (СКУД) і зазвичай встановлюються на вхідні двері в житлових будинках, офісах, банках, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YM-180M-S:

Сила утримання: 180 кг
• Контакти: для визначення стану дверей (NO, COM)
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (переключається перемичкою на замку)
• Споживання: 12V/300mA | 24V/150mA
• Розміри: замок з кріпильною планкою: 190 х 32 х 22.5 мм; відповідна планка: 130 х 32 х 10 мм

Установка електромагнітного замка

Накресліть трафарет у місці установки відповідної частини на дверях;
1. З зовнішньої сторони дверей просвердліть отвір (згідно інструкції, але не до кінця!), а також два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з полукруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть резинову прокладку та вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не перетягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки резиновій прокладці для правильного та вільного примагнічування до замка.
4. Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту;
5. Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (в нижній частині замка) за допомогою маленького шестигранного ключа;
