Котел твердопаливний Onlyheat 16-20 кВт

Котел твердопаливний Onlyheat потужністю 16-20 кВт призначений для обігріву приміщень площею до 200 м². Його застосування охоплює системи теплопостачання для індивідуальних житлових, комунально-побутових, виробничих і складських об'єктів, оснащених водяним опаленням з примусовою природною циркуляцією, де основним паливом виступають дрова та вугілля. Пристрій розрахований на роботу у системах із тиском води до 0,15 МПа. Рекомендується використовувати в якості теплоносія воду з мінімальною карбонатністю та рН не більше 9. Також котел сумісний із системою «тепла підлога».

Котел моделі Onlyheat призначений для роботи на твердому паливі, таким як:

древесина з твердих порід з вологістю до 20% (дрова повинні пролежати мінімум 1 рік; використання мокрої деревини знижує тепловіддачу та негативно впливає на ефективність роботи котла). Для оптимального заповнення топки поліна мають бути на 30 мм коротшими за довжину топки.
• торфобрикет;
• брікетовані деревні відходи;
• сільськогосподарські відходи (деревна стружка, тирса, кора, шелуха, хворост тощо);
• вугілля - слід використовувати як добавку до основного пального в пропорції 30 на 70 (30% вугілля, 70% деревини);
• пеллети (як основне паливо за наявності пеллетної горілки).

Котел моделі Onlyheat виконано у вигляді паралелепіпеда з подвійними стінками. Основою котла є сталевий теплообмінник прямокутної форми, що складається з топки та верхнього ступенчатого теплообмінника. Об'єм води (водяна оболонка) утворюється між зовнішніми стінками теплообмінника, топкою та газоходами. Внизу теплообмінника розташована камера збору золы, обмежена з боків стінками теплообмінника, зверху - трубчастими колосниками, знизу - піддоном. Ззовні теплообмінник покривається теплоізоляційним матеріалом і декоративною обшивкою, що надає котлу естетичний вигляд.

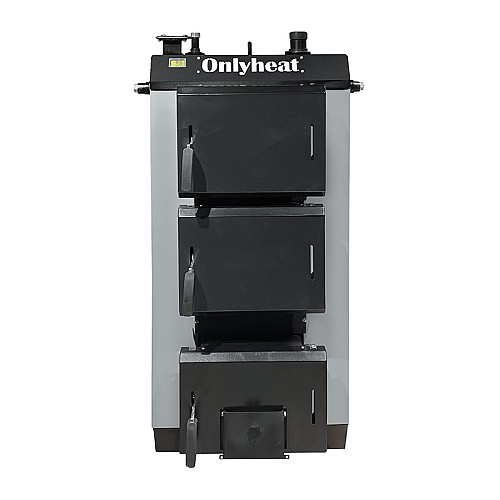

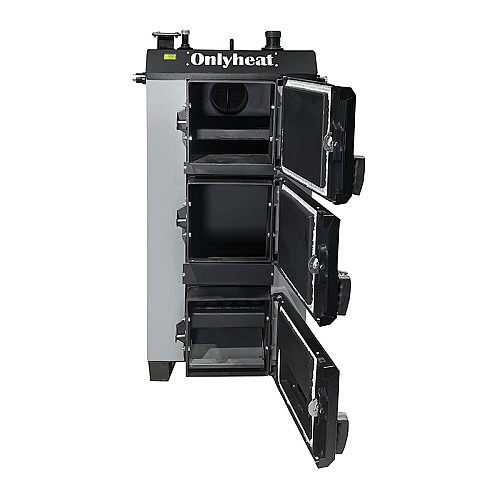

На передній панелі корпусу розміщені три дверці:

нижні – для чищення камери збору золы, розпалювання та подачі повітря;
1. середні – для завантаження пального в топку;
2. верхні – для обслуговування та чищення ступенчатого верхнього трубного теплообмінника.

На задній стінці котла закріплений димохід зі шибером. У даній моделі передбачено вхід для вентилятора, розташованого спереду, зверху та по бокових частинах корпусу. Також ззаду розміщено зливний патрубок.

Для зменшення тепловтрат і зниження температури зовнішньої поверхні дверцят, всі дверці обладнані внутрішніми вставками з мінеральної вати.

Для більш ефективної роботи котла у верхній частині передбачено отвір для установки вентилятора (також передбачена можливість монтажу в нижній боковій частині котла та в нижню дверцю).

При необхідності робота котла контролюється блоком управління, розміщеним на верхній кришці котла, або термомеханічним регулятором, який управляє заслінкою для регуляції повітря, вмонтованою в нижню дверцю. Блок управління збільшує або зменшує оберти вентилятора залежно від співвідношення заданої та поточної температури води на виході з котла. До блоку підключається датчик температури води, встановлений на вихідному патрубку.

На верхній кришці котла знаходиться патрубок для монтажу додаткового обладнання (групи безпеки, термоманометра тощо). Котел працює на принципі нагріву води в системі опалення продуктами згорання твердого пального, що спалюється в топці котла. Процес згорання твердого пального відбувається на трубчастих колосниках.

Процес подачі повітря для згорання відбувається двома способами:

перший – за допомогою термомеханічного регулятора, коли повітря подається на решітку через заслінку на нижній дверці котла;
1. другий – за допомогою вентилятора, керованого блоком управління, коли повітря подається в камеру згорання системою мультифорсунок, розміщених безпосередньо в камері згорання, і в канал під трубчастими колосниками.

Характеристики твердопаливного котла Onlyheat 16-20 кВт:

Номінальна тепловидатність (потужність) котла: 16-20 кВт
• Площа обігріву приміщення: до 200 м²
• Площа теплообмінника: 1.8 м²
• Об'єм камери згорання: 71 л
• Об'єм водяної оболонки: 60 л
• ККД: 85%
• Максимальна температура води: 85°С
• Рекомендувана мінімальна температура води: 58°С
• Температура димових газів: не менше 100°С
• Робочий тиск теплоносія: не більше 0.15 МПа
• Необхідна величина тиску спрацьовування запобіжного клапана: 0.2 МПа
• Напруга живлення/Частота: 220 В/50 Гц
• Приєднувальні розміри до системи опалення: 2 дюйми
• Діаметр труби під димохід: 160 мм
• Діаметр димової труби: 160 мм
• Висота димоходу: не менше 5 м
• Тривалість горіння (дрова): до 12 годин
• Можливість додаткового підключення: пелетна горілка
• Товщина металу камери згорання: 5 мм
• Вид пального: дрова, брикети, вугілля, пелети
• Розміри камери згорання (ВхШхГ): 480х370х400 мм
• Габарити котла (ВхШхГ): 1180x550x800 мм

Устрій твердопаливного котла Onlyheat 16-20 кВт:

Патрубок подачі
1. Патрубок для механічної регуляції тяги
2. Патрубок для групи безпеки
3. Дверця для чищення верхнього теплообмінника
4. Дверця для завантаження пального
5. Дверця для чищення та розпалювання
6. Лючок механічної подачі повітря
7. Трубчасті колосники
8. Димохід
9. Конденсатовідвід
10. Ступенчатий верхній теплообмінник
11. Патрубок наповнення
12. Стальний корпус котла
13. Камера згорання
14. Утеплювач

Комплектація:

Котел твердопаливний у зборі
• Технічний паспорт

Додатково можна замовити:

Блок управління
• Вентилятор подачі повітря
• Регулятор тяги
