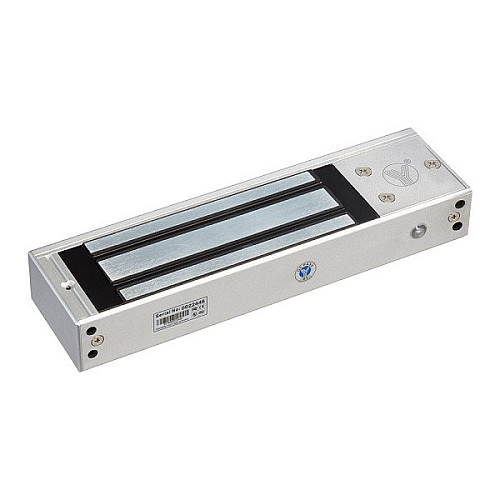

Електромагнітний замок YLI Electronic YM-500N(LED)-DS

Опис електромагнітного замка YLI Electronic YM-500N(LED)-DS

Електромагнітний замок YLI Electronic YM-500N(LED)-DS – це накладний пристрій з світловою індикацією та датчиком стану замка і дверей. Його сила утримання досягає вражаючих 500 кг на розрив. Замок має сухі контакти для детекції стану як самого замка (NO, NC, COM), так і дверей (NO, NC, COM). Цей замок призначений для внутрішньої установки на різні види дверей: металеві, пожежостійкі, дерев'яні. Сам принцип роботи електромагнітного замка ґрунтується на магнітному взаємодії, а його конструкція складається з корпусу із вбудованим електромагнітом та металевої відповідної планки з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-500N(LED)-DS

Встановлення електромагнітного замка відбувається на дверну коробку, тоді як відповідна планка монтується на саму двері. Після підключення живлення (DC12V/DC24V) замок примагничує відповідну планку, забезпечуючи надійне закриття дверей. У разі відключення живлення замок відкривається, що відповідає вимогам протипожежної безпеки. Щоб зменшити звук при закритті дверей, на планці передбачена гумова прокладка. Електромагнітні замки використовуються як виконавчі елементи в системах контролю та управління доступом (СКУД). Їх найчастіше встановлюють на вхідних дверях під’їздів, офісів, банків, бізнес-центрів та інших закритих приміщень.

Особливості YLI Electronic YM-500N(LED)-DS:

Сила утримання: 500 кг
• Індикатор: світлодіодний
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Постачання: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/500mA | 24V/250mA
• Розміри: замок: 265x73x41мм, відповідна планка: 185x60x13.2мм

Комплектація YM-5000N(LED)-DS

електромагнітний замок з кріпильною планкою
• відповідна частина
• комплект кріплень
• монтажний стикер з розміткою
• інструкція

Установка електромагнітного замка

Наклейте трафарет у місці установки відповідної частини на двері;
1. З зовнішнього боку двері просверліть отвір (згідно з інструкцією, але не до кінця!), а також два неглибоких отвори з внутрішнього боку дверей для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з округлою гладкою головкою з зовнішнього боку двері. З внутрішньої сторони помістіть гумову прокладку і на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не затягуйте гайку відповідної планки занадто сильно – вона повинна трохи пружинити завдяки гумовій прокладці для правильного і вільного примагничування до замка.
4. Закріпіть кріпильну планку електромагнітного замка в верхньому куті коробки, використовуючи саморізи з комплекта;
5. Притуліть електромагнітний замок до кріпильної планки та закріпіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.
