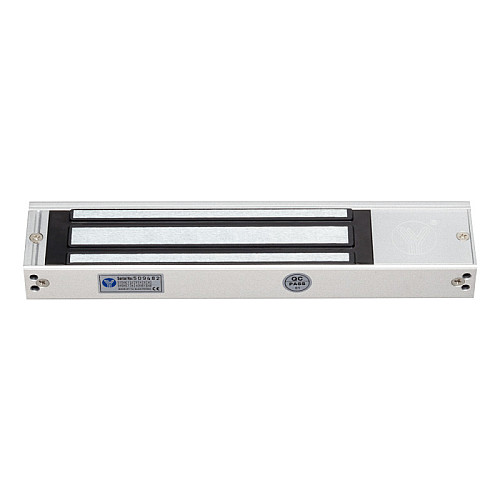

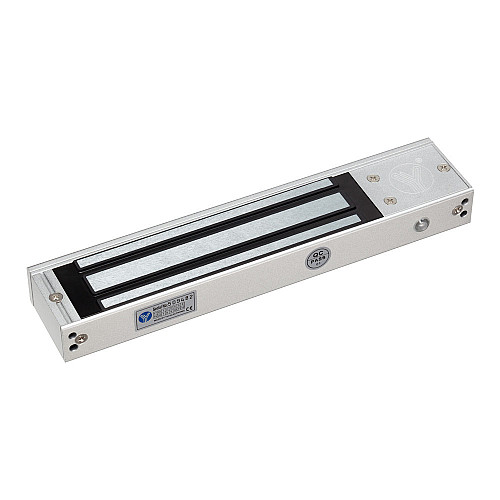

Електромагнітний замок YLI Electronic YM-350N(LED)-DS з датчиком стану дверей і замка, світловою індикацією

Опис електромагнітного замка YLI Electronic YM-350N(LED)-DS з датчиком стану дверей і замка, світловою індикацією

YM-350N(LED)-DS – це накладний електромагнітний замок, ідеально підходящий для двостворчатих дверей. В ньому передбачена світлова індикація, а також датчик стану дверей і замка, з силою утримання до 350 кг. Замок обладнаний сухими контактами для моніторингу стану як замка (NO, NC, COM), так і дверей (NO, NC, COM). Цей пристрій призначений для внутрішньої установки на металеві, протипожежні, дерев'яні або скляні двері (з використанням монтажного кутка). Електромагнітний замок працює на основі принципу магнітного взаємодії, складається з електромагніту і металевої відповідної планки з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-350N(LED)-DS

Електромагнітний замок встановлюється на дверну коробку, а відповідна планка – на саму двері. При подачі живлення (DC12V/DC24V) замок примагничує відповідну планку, надійно закриваючи двері. У разі зникнення харчування замок відкривається, що відповідає вимогам протипожежної безпеки. Для пом'якшення удару при закритті дверей на відповідній планці передбачена гумова прокладка. Електромагнітні замки широко використовуються як виконавчі пристрої в системах контролю доступу (СКУД). Вони зазвичай встановлюються на вхідні двері у під'їздах, офісах, банках і бізнес-центрах.

Особливості YLI Electronic YM-350N(LED)-DS:

Сила утримання: 350 кг
• Контакти: NO, NC, COM | NO, NC, COM (для визначення стану дверей та замка)
• Індикатор: світлодіодний
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (переключається перемичкою на замку)
• Споживання: 12V/500mA*2 | 24V/250mA*2

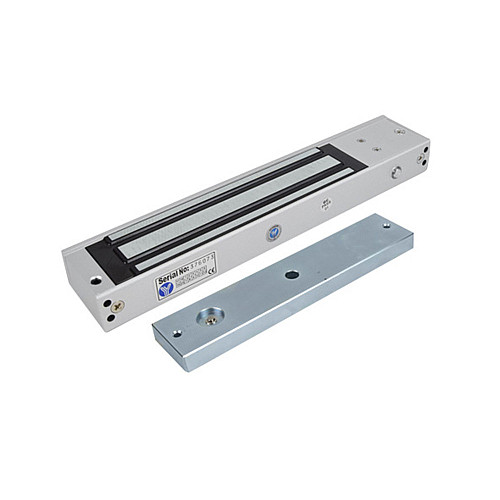

• Розміри: замок з кріпильною планкою: 260 x 57.7 x 29.6 мм; відповідна планка: 190 х 45 х 13.2 мм

Установка електромагнітного замка

Приклейте трафарет у місці установки відповідної частини на дверях;
1. З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з полукруглою гладкою головкою з зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не занадто сильно затягайте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного та вільного примагнічування до замка;
4. Закріпіть кріпильну планку електромагнітного замка у верхньому куті коробки, використовуючи саморізи з комплекту;
5. Піднесіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (знизу замка) за допомогою маленького шестигранного ключа;
