Електромагнітний замок YLI Electronic YM-280(BLED)

Опис електромагнітного замка YLI Electronic YM-280(BLED)

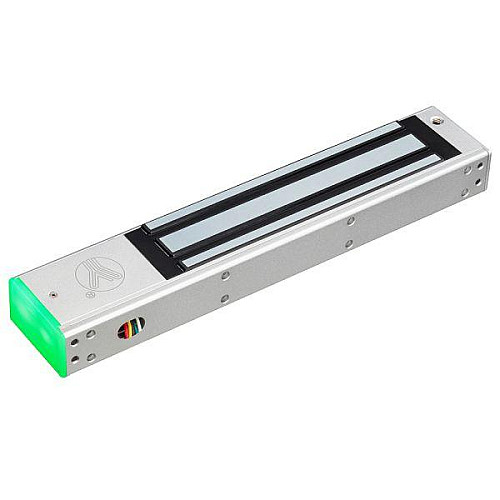

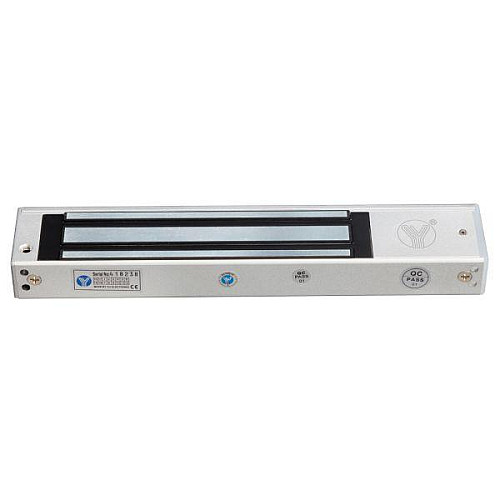

YM-280(BLED) – це накладний електромагнітний замок з потужністю утримання до 280 кг на зрив, обладнаний світловою індикацією. Замок має сухі контакти для визначення його стану (NO, NC, COM). Він призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев’яні або скляні двері (з використанням монтажного куточка MBK-280UL). Принцип роботи цього магнітного чи електромагнітного замка ґрунтується на магнітній взаємодії. У конструкцію входить корпус з електромагнітом і відповідна планка з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-280(BLED):

Електромагнітний замок монтується на дверну коробку, а відповідна планка – на саму двері. При подачі живлення (DC12V/DC24V) замок притягує відповідну планку, надійно запираючи двері. У разі відсутності живлення замок відкривається, що відповідає вимогам протипожежної безпеки. Для гасіння удару при закритті двері на відповідній планці передбачена гумова прокладка. Такі електромагнітні замки використовують як виконавчі пристрої в системах контролю та управління доступом (СКУД). Їх найчастіше встановлюють на вхідних дверях в під’їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YM-280(BLED):

Сила утримання: 280 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/500mA | 24V/250mA
• Розміри: замок зі кріпильною планкою: 250 х 48.8 х 27.9 мм; відповідна планка: 180 х 38 х 11 мм

Комплектація YLI Electronic YM-280(BLED):

електромагнітний замок з кріпильною планкою
• відповідна частина
• комплект кріплення
• монтажний стікер з розміткою
• інструкція

Установка електромагнітного замка

Наклейте трафарет у місці установки відповідної частини на двері;
1. З зовнішньої сторони двері просвердліть отвір (згідно інструкції, але не до кінця!) і два неглибоких отвори з внутрішньої сторони для фіксації відповідної планки;
2. Закріпіть відповідну частину, встановивши болт з полукруглою гладкою головкою з зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа;
3. ВАЖЛИВО! Не сильно затягайте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці для правильного та вільного притягування до замка;
4. Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту;
5. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.
