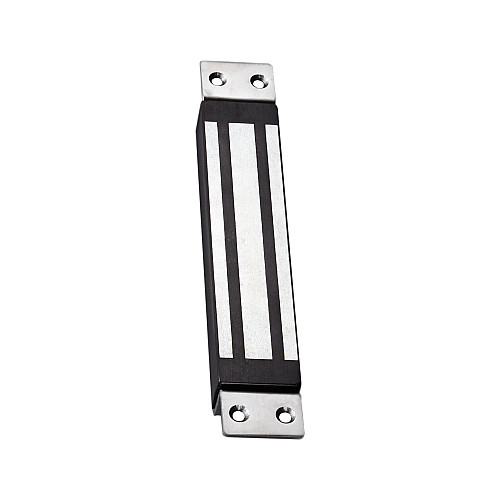

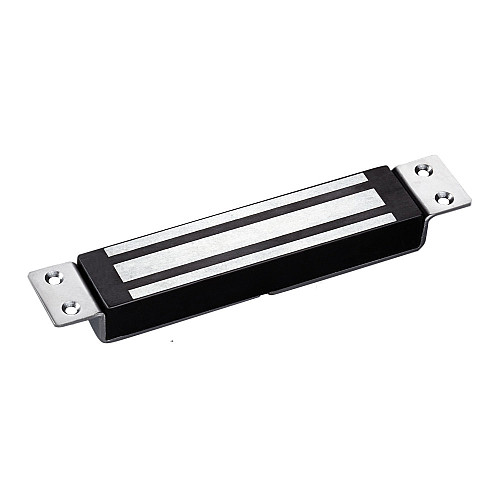

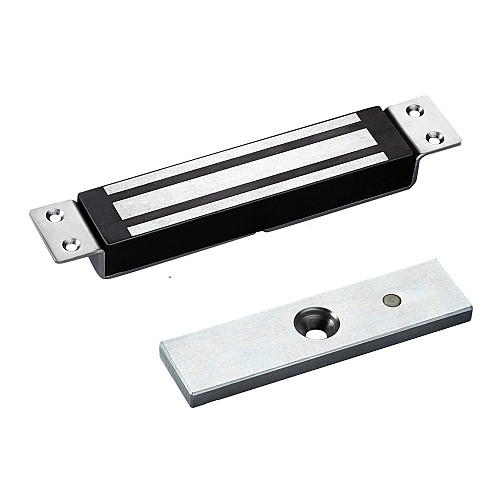

Електромагнітний замок YLI Electronic YM-180M-S з датчиком стану дверей врізний

## Магнітний замок YLI Electronic YM-180M-S: внутрішня безпека вашого приміщення

YM-180M-S - це врізний електромагнітний замок з датчиком стану дверей і силою утримання до 180 кг. У нього є сухі контакти для визначення стану дверей (NO, COM). Цей замок призначений для внутрішнього монтажу на металеві, пластикові, металопластикові або дерев'яні двері.

## Як працює YLI Electronic YM-180M-S

Електромагнітний замок встановлюється на дверний короб інсталюють на двері. При подачі живлення (DC12V / DC24V) замок притискують до відповідної планки, надійно зачиняючи двері. При відсутності живлення замок відчиняється, що відповідає вимогам протипожежної безпеки. Для компенсації удару при закритті дверей на відповідній планці передбачено гумову прокладку.

## Особливості YLI Electronic YM-180M-S

- Сила утримання: 180 кг
- Контакти (для визначення стану дверей): NO, COM
- Матеріал корпусу: анодований алюміній
- Матеріал відповідної частини: цинк
- Живлення: DC12V | DC24V (перемикається перемичкою на замку)
- Споживання: 12V/300mA | 24V/150mA
- Розміри: замок з кріпильною планкою: 190 х 32 х 22,5 мм; відповідна планка: 130 х 32 х 10 мм

## Інструкція по установці

1. Наклейте шаблон для встановлення відповідної частини на двері;
2. Зовнішню частину дверей просвердліть отвір (згідно з інструкцією, але не до кінця!) і два не глибоких отвори зі внутрішньої сторони дверей для фіксації відповідної планки;
3. Закріпіть відповідну частину, встановивши болт з півкруглою гладкою головкою з зовнішньої сторони дверей. Зсередини вкладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

Будь ласка, зверніть увагу, що необхідно слабко затягнути гайку відповідної частини, щоб вона немного пружинила завдяки гумовій прокладці для правильного і вільного притискування до замка.

5. Зафіксуйте кріпильну планку електромагнітного замка в верхньому куту коробки, використовуючи саморізи з комплекту.
6. Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (знизу замка) за допомогою маленького шестигранного ключа;element.
