Датчик затоплення Електрон зі світлодіодом Octopus

Опис датчика затоплення Електрон зі світлодіодом Octopus

Датчик затоплення зі світлодіодом Octopus – це надійний пристрій для виявлення затоплення та передачі тривожного сигналу на охоронний пристрій. Оснащений вбудованим реле, він дозволяє управляти невеликими навантаженнями, такими як світлодіоди, реле або оповіщувачі. Цей датчик прекрасно підходить для використання в системах охорони та автоматичних системах контролю подачі води, прибираючи небезпеку затоплень у ванних кімнатах, котлах, бойлерних і складах.

Принцип дії та установка Octopus

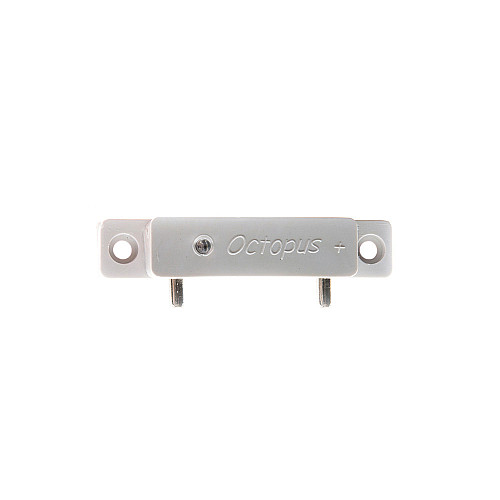

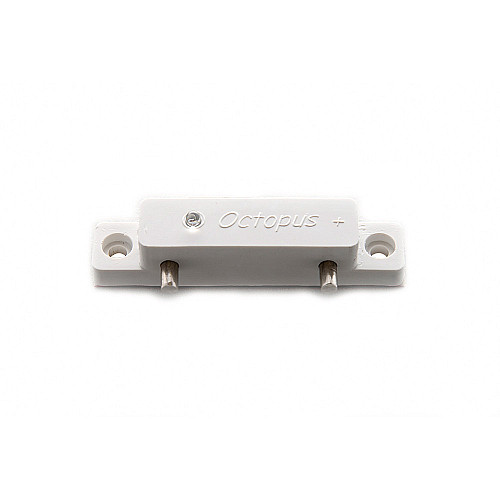

На нижній частині датчика розташовані два контактні штифти, які максимально швидко реагують на появу води. З верхньої частини корпусу виведено чотирижильний кабель для зручного підключення. Світлодіод на лицьовій стороні показує, в якому стані перебуває пристрій. Електроніка датчика працює від стабільного живлення 12В, а вихід пристрою має гальванічно ізольовані ("сухі") нормально замкнуті контакти електронного реле.

Коли живлення присутнє і затоплення немає, світлодіод світиться, а контакти реле замкнуті (здійснюється контроль шлейфа і живлення). При затопленні світлодіод гасне, а контакти реле розмикаються. Ступінь захисту корпусу – IP 68.

Під час установки датчика Octopus слід розміщувати його в зоні можливого затоплення. Для фіксації просто зніміть захисний шар з липкої стрічки і щільно притискайте до поверхні. Якщо клейка стрічка недостатньо надійна, можна додатково закріпити датчик за допомогою двох шурупів, що входять у комплект.

При підключенні живлення потрібно дотримуватись полярності: "плюс" - червоний, "мінус" - чорний, контакти реле - жовтий та синій.

Функціональні особливості Octopus

Водонепроникний датчик з нікельованими контактами, рівень захисту IP-68;
• Моментальне виявлення затоплення;
• Сумісний з будь-якими проводними системами сигналізації;
• Автоматичне скидання тривоги при висиханні води;
