Аналізатор спектра RF сигналів 35 - 6200 МГц з трекінг-генератором Nectronix SA6 (101049)

Аналізатор спектра RF сигналів від 35 до 6200 МГц з генератором сигналів

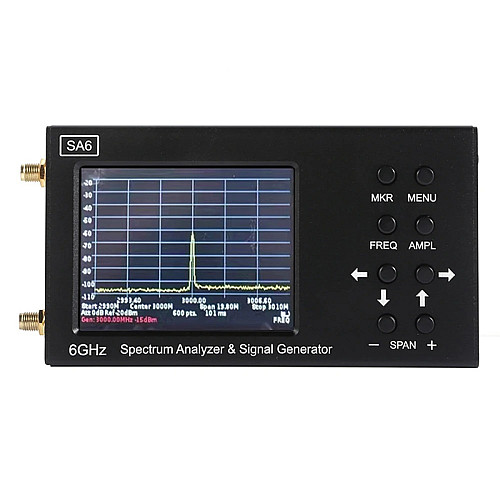

Аналізатор спектра Nectronix SA6 – це потужний портативний панорамний аналізатор, що втілює в собі сучасні технології для аналізу широкого діапазону частот. Прилад працює в частотному діапазоні від 35 до 6200 МГц, надаючи можливість точно визначати амплітуду та частоту спектральних компонентів сигналу.

Ця модель має унікальну функцію вбудованого генератора сигналів, що дозволяє виконувати вимірювання АЧХ як пасивних, так і активних пристроїв. Наприклад, ви можете перевіряти фільтри або підсилювачі з її допомогою. За допомогою спеціалізованого програмного забезпечення ви зможете вимірювати КСВ та модуль зворотних втрат, для чого потрібен лише зовнішній спрямований відгалужувач та набір для калібрування.

Аналізатор відображає спектри сигналів різних технологій, таких як Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, а також системи навігації ГЛОНАСС і багатьох інших.

Основні особливості

Яскравий кольоровий резистивний дисплей з діагоналлю 3.2 дюйма.
• Широкий частотний діапазон: від 35 до 6200 МГц.
• Швидке сканування частот: приблизно 500 мкс на точку.
• Висока точність вимірювань: ±2 дБ в межах динамічного діапазону 70-75 дБ.
• Компактний розмір і вага: всього 380 г, розміри 150x75x23 мм.
• Автономне живлення до 3 годин безперервної роботи.
• Безкоштовне багатофункціональне програмне забезпечення з регулярними оновленнями.

Технічні характеристики

Відображуваний частотний діапазон: 35 – 6200 МГц.
• Вимірюваний частотний діапазон: 35 – 4500 МГц.
• Динамічний діапазон для частот 35-3000 МГц: 75 дБ.
• Динамічний діапазон для частот 3000-4500 МГц: 70 дБ.
• Максимальна смуга огляду: 6165 МГц.
• Фіксована смуга пропускання: 200 кГц.
• Швидкість сканування при огляді понад 100 МГц: 700 МГц/сек.
• Час огляду в смузі 100 МГц: менше 0,25 сек.
• Шумовий рівень до 3000 МГц: менше -90 дБм.
• Шумовий рівень у смузі 3000 - 4500 МГц: менше -85 дБм.
• Шумовий рівень у смузі 4500 - 6200 МГц: менше -80 дБм.
• Хвильове опір: 50 Ом.
• КСВ у робочому частотному діапазоні: менше 1.5.
• Внутрішній атенюатор: 0 - 30 дБ.
• Спотворення при атенюації до 10 дБ: 2 дБ.
• Спотворення при атенюації від 10 до 20 дБ: 5 дБ.
• Спотворення при атенюації від 20 до 30 дБ: 8 дБ.
• Вихідна потужність трекінг-генератора: від -15 до -25 дБм.
• Точність відображення сигналу в межах динамічного діапазону: ±2 дБ.
• Максимальна вхідна потужність при атенюаторі 0 дБ: 10 дБм.
• Максимальна вхідна потужність при атенюаторі понад 20 дБ: +20 дБм.
• Максимальний вхідний вимірюваний сигнал: +10 дБм.
• Максимальна постійна напруга на вході: 25 В.
• Максимальний споживаний струм під час роботи від акумулятора: 450 мА.
• Максимальний споживаний струм під час роботи від USB (при включеному заряджанні): 500 мА.
• Акумулятор: 3000 мАч.
• Час роботи від акумулятора: 3 години.
• Час зарядки акумулятора: приблизно 5 годин.

Комплектація

1x Аналізатор спектра Nectronix SA6
• 1x Перехідник SMA-Female-SMA-Female
• 2x Пігтейл SMA-Male-SMA-Male-RG316-0.3
• 1x Стилус
• 1x Кабель USB-USB-Type-C
