Терморегулятор цифровой термореле KoNO W1209 -50...+110С (С050805))

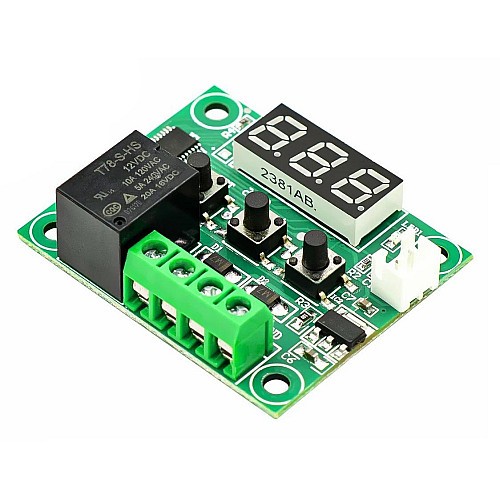

Цифровой терморегулятор KoNO W1209

Терморегулятор KoNO W1209 — это надежное и высокоэффективное устройство для точного контроля температуры в диапазоне от -50 до +110°C. Идеален для различных применений: от холодильников и теплиц до систем отопления и вентиляции. С его помощью вы легко сможете поддерживать нужный климат в любом помещении.

Технические характеристики

Питание: 12В

Размеры платы: 50x40x16 мм

Диапазон уставки и отображения температур: -50°C до +110°C

Кнопки управления: set, +, –

Функция set: выбор режима уставки и настройки параметров

Кнопки + и –: изменение значения уставки и параметров.

Работа в различных режимах

В режиме охлаждения, когда температура ниже уставки, реле работает в разомкнутом состоянии. Как только температура достигает установленного уровня, реле замыкается и остается в этом состоянии, пока температура не снизится на величину установленного гистерезиса (по умолчанию 2°C). В режиме нагрева все происходит наоборот.

Управляющее реле

Терморегулятор KoNO W1209 укомплектован реле на 12В с NO контактом, способным коммутировать ток до 20А (14VDC) и до 5А (250VAC), обеспечивая стабильную работу устройства.

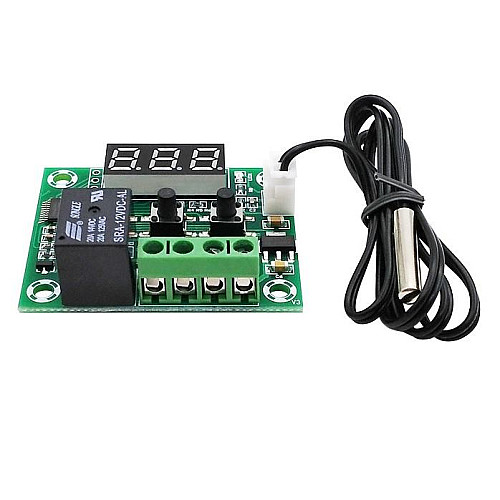

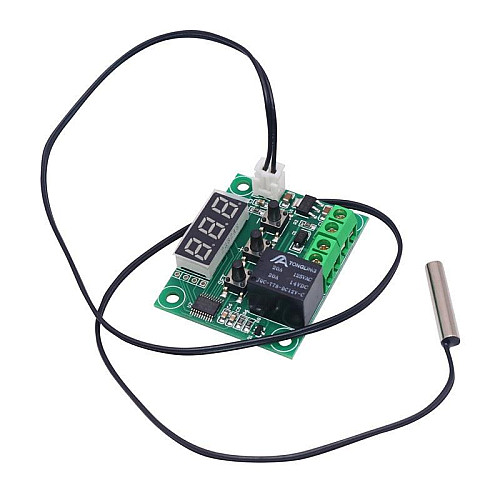

Термодатчик

В состав устройства входит термосопротивление 10кОм, которые герметично защитено в металлическом колпачке. Длина кабеля составляет 50 см, и при необходимости его можно удлинить для удобства установки.

Настройки и их расшифровка

P0: Температура уставки от -50°C до +110°C, по умолчанию 28°C
• P1: Гистерезис переключения от 0,1 до 15,0°C, по умолчанию 2,0°C (негативное смещение позволяет уменьшить нагрузку на реле).
• P2: Максимальная уставка -45°C до +110°C, по умолчанию 110°C (сужает диапазон уставки сверху).
• P3: Минимальная уставка -50°C до +105°C, по умолчанию -50°C (сужает диапазон уставки снизу).
• P4: Коррекция измеряемой температуры от -7,0°C до +7,0°C, по умолчанию 0,0°C (для калибровки).
• P5: Задержка срабатывания от 0 до 10 минут, по умолчанию 0 минут (может быть полезна для холодильников).
• P6: Ограничение отображаемой температуры сверху от 0°C до +110°C, по умолчанию OFF (опционально, используйте с осторожностью).

Все настройки сохраняются даже при отключении питания. Важно учитывать, что при температуре ниже -50°C (или отключении датчика) на индикаторе будет отображаться LLL, а при превышении +110°C (или замыкании датчика) — HHH.

Покупая терморегулятор KoNO W1209, вы получаете надежное и многфункциональное устройство для контроля температуры в любых условиях!
