Паяльная станция QUICKO T12-942 MINI: устройство и настройки

Паяльная станция QUICKO T12-942 MINI используется для быстрого нагрева жала паяльника на установленную температуру и поддержки этой температуры на заданном значении.

Перед использованием паяльной станции нужно установить жало в ручку паяльника. Для этого нужно открутить колпачок ручки паяльника, установить жало, закрутить колпачок ручки паяльника и последним одеть на жало и закрутить колпачок жала с защитной колбой.

Теперь можно подключить паяльник к блоку управления. Блок управления оснащен т.н. «авиационным» гнездом GX 16/4, а паяльник соответствующим штекером.

Описание дисплея и настроек

Станция включается нажатием на клавишу, которая находится на задней части корпуса блока управления. После подачи питания включается дисплей и загружается прошивка.

Температура нагрева паяльника задается с помощью поворота ручки энкодера: влево – уменьшение, вправо – увеличение. Значение температуры может быть установлено в границах 200 – 480°C.

Структура меню и настроек

Паяльная станция QUICKO T12-942 MINI имеет меню с расширенными настройками. Для входа в меню нужно нажать и удерживать на протяжении 3 секунд кнопку энкодера. Навигация в меню осуществляется поворотом ручки энкодера.

Скорость нагрева жала паяльника до температуры 300°C зависит от напряжения питания и колеблется в диапазоне 10 – 55 секунд.

Характеристики и комплектация

Характеристики: модель QUICKO T12-942 MINI, тип дисплея OLED, диагональ дисплея 0,96 дюйма, жало Hakko T12-K, напряжение питания 12 – 24 В, температура нагрева 200 – 480°C.

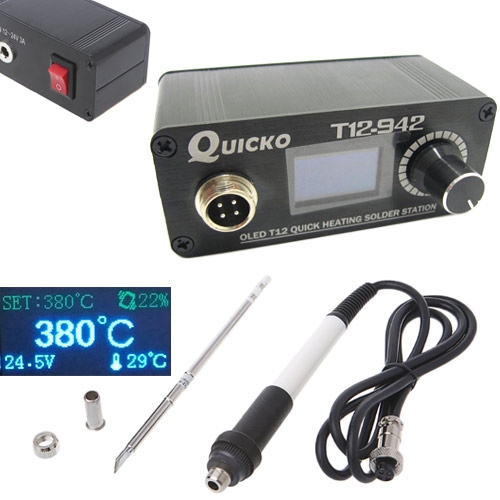

Комплект поставки включает в себя паяльную станцию QUICKO T12-942 MINI на жалах Hakko T12, жало Hakko T12-K, ручку паяльника, колпачок жала с защитной колбой и 4 ножки.
