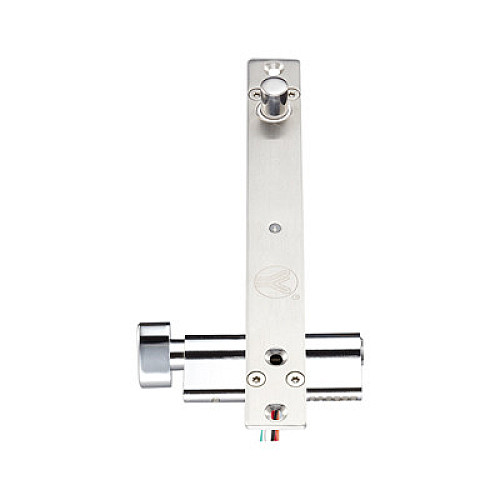

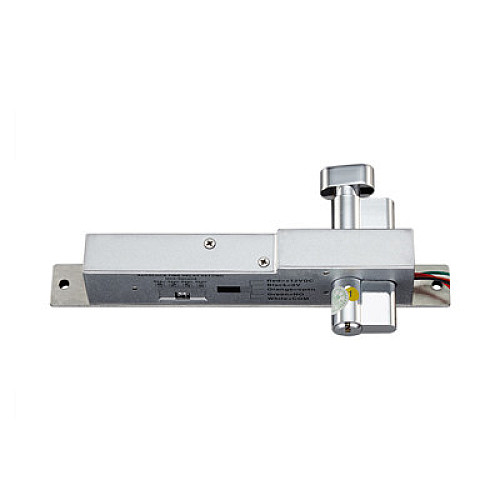

Ригельный замок YLI Electronic YB-500C(LED) врезной

Описание ригельного замка YLI Electronic YB-500C(LED) врезной

Ригельный замок YLI Electronic YB-500C(LED) – это отличный выбор для современных систем контроля доступа. Эта модель предназначена для врезной установки, что делает её идеальной для металлических, пластиковых, металлопластиковых, деревянных и даже стеклянных дверей. Замок легко устанавливается в дверную коробку или в саму дверь и обладает таймером задержки закрывания, который можно настроить на 0, 3, 6 или 9 секунд. Управление замком происходит электрическим способом, а запирание осуществляется с помощью выдвижного ригеля, который надежно удерживает дверь.

Как работает электроригельный замок YLI Electronic YB-500C(LED)

Принцип работы YB-500C(LED) довольно прост. Когда дверь закрывается, встроенный геркон срабатывает от магнита в ответной планке, замыкая контакт соленоида и выдвигая ригель. Этот замок обеспечивает надежную защиту: даже при отключении электропитания он остаётся в закрытом положении. Замок открывается через управляющий контакт, что делает его отличным решением для офисов, бизнес-центров и других помещений, где требуется автоматизированный контроль доступа.

Особенности YLI Electronic YB-500C(LED):

Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 1000 кг
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/COM
• Без питания: замок закрыт
• Питание: 12V
• Потребление: 960мА (рабочий режим) | 180мА (режим ожидания)
• Размеры: замок 210x25x42 мм; ответная планка 90x25x2 мм; ригель: диаметр 16 мм, длина 13 мм (прямой)
• Индикатор состояния двери: встроенный
• Автоматическое закрывание: дверь закрывается через 5 секунд, если не была открыта

Установка электроригельного замка YLI Electronic YB-500C(LED):

Настройте таймер задержки, используя перемычки на замке.
1. Вырежьте нишу в дверной коробке или двери размером 35мм х 137.6 мм и глубиной 40 мм, затем установите замок вровень с поверхностью.
2. Для установки в полую металлическую дверную коробку используйте специальные крепежные накладки, входящие в комплект.
3. Прикрепите накладку на замок при помощи шурупов.
4. Убедитесь, что ответная планка установлена так, чтобы встроенный магнит (пластиковый круг) находился ниже ригеля замка; расстояние между ними не должно превышать 8 мм.
5. Следуя инструкции подключения, подключите замок YB-500C(LED) к источнику питания и управляющим устройствам системы контроля доступа.
