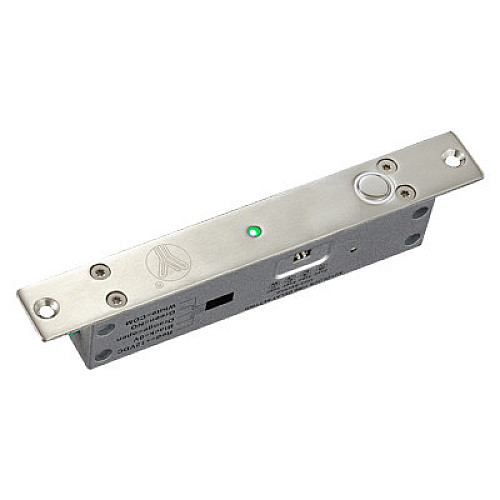

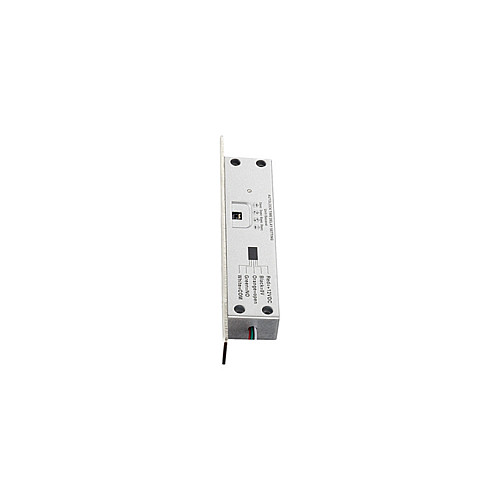

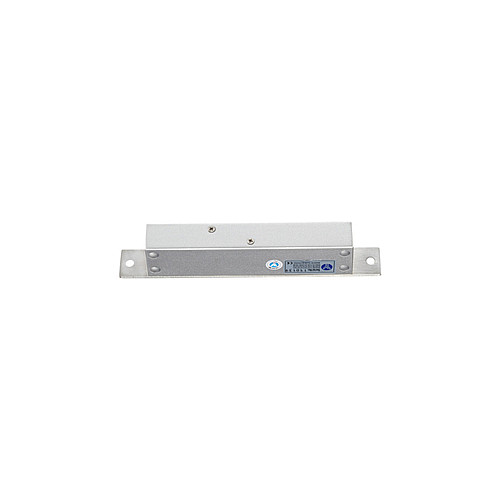

Ригельный замок YLI Electronic YB-500B LED врезной

Описание ригельного замка YLI Electronic YB-500B(LED) врезной

Ригельный замок YLI Electronic YB-500B LED — это надежное решение для системы контроля доступа, идеально подходит для врезной установки как в дверные рамы, так и в двери. С его помощью можно легко запирать металлические, пластиковые, деревянные и даже стеклянные двери. Уникальная особенность этого замка — встроенный таймер задержки закрывания, который можно настроить на 0, 3, 6 или 9 секунд с помощью перемычек. Замок управляется от электричества, и его механизм работает с помощью выдвижного ригеля, который надежно фиксируется в ответной части.

Как работает электроригельный замок YLI Electronic YB-500B(LED):

При закрытии двери встроенный геркон замка реагирует на магнит в ответной планке, замыкая контакт соленоида, который выдвигает ригель. Если электропитание отключается, замок остается в закрытом состоянии (ригель выдвинут), что соответствует требованиям пожарной безопасности. Открытие замка осуществляется через управляющий контакт (оранжевый провод). Такой ригельный замок отлично подходит для автоматизированных систем контроля доступа в офисах, бизнес-центрах и магазинах.

Особенности YLI Electronic YB-500B(LED):

Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: до 1000 кг
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/COM
• Состояние без питания: закрыт
• Питание: 12V
• Потребление: 960мА (рабочее) | 180мА (режим ожидания)
• Размеры: замок 192x25x37 мм, ответная планка 90x25x2 мм, ригель диаметром 16 мм и длиной 13 мм
• Встроенный индикатор состояния двери
• Автоматическое закрытие: дверь закрывается, если не была открыта в течение 5 секунд

Комплектация YLI Electronic YB-500B(LED):

электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлевой коробки
• инструкция по установке

Установка электроригельного замка YLI Electronic YB-500B(LED):

Настройте таймер задержки с помощью перемычек на замке
• Вырежьте нишу в дверной коробке или двери размером 35 мм х 137.6 мм и глубиной 40 мм, установите замок вровень с поверхностью
• При установке в полую металлическую коробку используйте специальные крепежные накладки из комплекта
• Закрепите накладку на замок с помощью шурупов
• Установите ответную планку так, чтобы встроенный магнит находился ниже ригеля замка (расстояние максимум 8 мм)
• Подсоедините электроригельный замок к питанию и устройствам системы контроля доступа согласно инструкции
