Концевой индуктивный датчик LJ12A3-4-Z/BX NPN ЧПУ

Бесконтактный активный датчик LJ12A3-4-Z/BX

Бесконтактный, активный датчик приближения цилиндрической конструкции, модель LJ12A3-4-Z/BX с концевой зоной срабатывания, индуктивным принципом действия, NPN полярностью, нормально открытым состоянием выхода.

Описание и установка

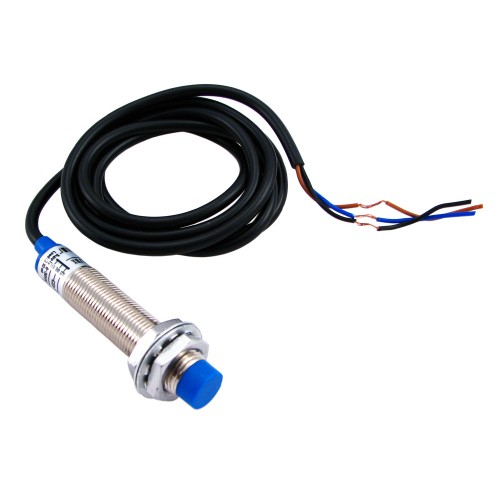

Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Для использования датчика нужно провести его монтаж. Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Чувствительный элемент датчика маркирован синим цветом. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы.

Датчик герметичен, потому может быть установлен в агрессивной среде с пылью, влажностью, вибрацией и т.п. Степень защиты датчика IP65. Когда монтаж закончен, можно подключать датчик к питанию и контроллеру. Зона срабатывания датчика приблизительно 4 мм. На задней торцевой части датчика установлен красный светодиод, который горит при срабатывании датчика.

Характеристики и подключение

Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода. Имеет три проводника для подключения к контроллеру и питанию: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА). Длина проводов составляет 1 м.

Питание датчика может осуществляться от любого источника питания с напряжением 6 – 36 вольт постоянного тока.

Технические характеристики

модель: LJ12A3-4-Z/BX;

конструкция: цилиндрический;

принцип работы: индуктивный;

полярность выхода: NPN;

состояние выхода: нормально открыто;

степень защиты: IP65;

защита от неправильного подключения питания: да;

дистанция срабатывания: 4 мм;

напряжение питания: 6 – 36 В постоянного тока;

выходной ток: 300 мА;

световая индикация срабатывания: красный светодиод;

длина провода: 1 м;

размеры (диаметр х длина): 12 х 62 мм;

вес: 80 г.
