Электромагнитный замок YLI Electronic YM 60N

Описание электромагнитного замка YLI Electronic YM-60N

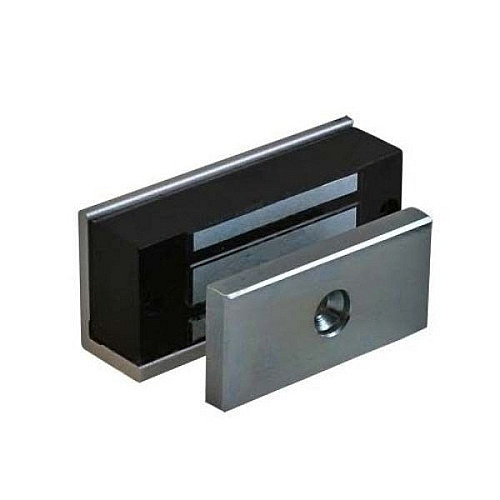

Электромагнитный замок YLI Electronic YM-60N – это надежное решение для контроля доступа с силой удержания до 60 кг на разрыв. Он идеально подходит для внутренней установки на шкафчиках и дверях. Принцип работы этого устройства основан на магнитном взаимодействии, что обеспечивает высокую степень защиты. Замок состоит из корпуса с электромагнитом и ответной металлической планки, имеющей высокую магнитную проницаемость.

Как работает электромагнитный замок YLI Electronic YM-60N:

Электромагнитный замок устанавливается на дверную коробку, а ответная планка монтируется на саму дверь. Когда подается питание (DC12V или DC24V), замок прочно примагничивает ответную планку, эффективно запирая дверь. При отсутствии питания замок открывается, что делает его совместимым с требованиями противопожарной безопасности. Для снижения удара при закрытии двери предусмотрена резиновая прокладка на ответной планке. Такие замки часто используются в системах контроля и управления доступом (СКУД) и находят применение на входных дверях в подъездах, офисах, банках и бизнес-центрах.

Особенности YLI Electronic YM-60N:

Сила удержания: 60 кг
• Материал корпуса: анодированный алюминий
• Материал ответной части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/160mA | 24V/80mA
• Размеры: замок с крепежной планкой: 80х36.5х22.4 мм; ответная планка: 75х32х10 мм

Установка электромагнитного замка

Наклейте трафарет в месте установки ответной части на двери.
1. С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), а также два неглубоких отверстия с внутренней стороны двери для фиксации ответной планки.
2. Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и на нее установите ответную часть. Зафиксируйте гайку при помощи шестигранного ключа.
3. ВАЖНО! Не затягивайте гайку ответной планки слишком сильно – она должна немного пружинить благодаря резиновой прокладке, для корректного и свободного примагничивания к замку.
4. Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта.
5. Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа.
